Аудиосхема в усилителе Mark Levinson № 536 оптимизирована для наилучших возможных характеристик при работе без обратной связи. В результате этого потребность в отрицательной обратной связи очень мала, и ее величину можно регулировать для достижения тех или иных измеримых приборами или субъективно воспринимаемых результатов. Усиление в режиме без обратной связи и полоса пропускания схемы тщательно подстраивались с использованием прецизионных резисторов и компенсационных конденсаторов, после чего для организации сети обратной связи задействовались дополнительные прецизионные резисторы.

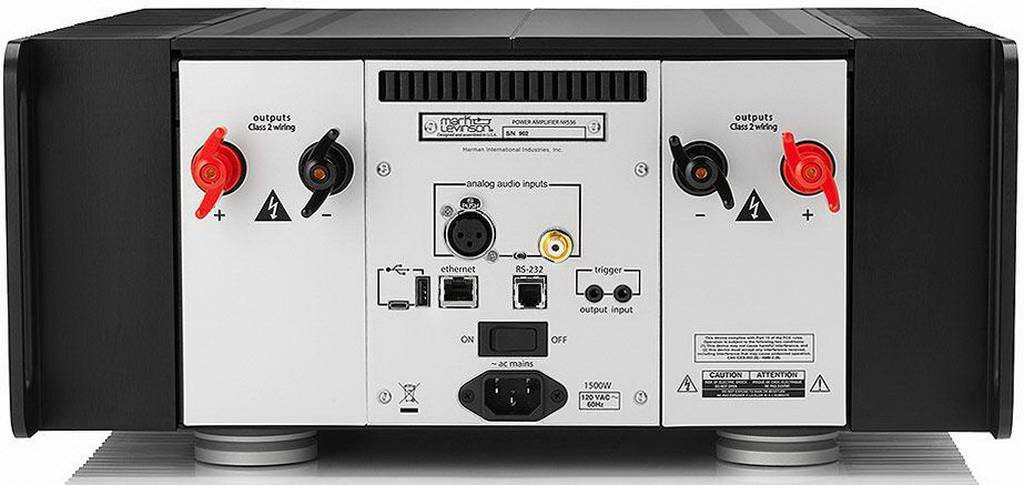

В усилителе Mark Levinson № 536 предусмотрены балансные и несимметричные входы, которые позволяют использовать его практически с любым предусилителем или устройством воспроизведения исходного сигнала с регулируемым выходом. Для надежного подключения к громкоговорителям без необходимости использовать инструменты на усилителе 536 имеются две пары покрытых золотом винтовых клемм с фиксирующими винтами Mark Levinson Hurricane, что позволяет использовать как стандартные, так и двухпроводные подключения динамиков. В США и других странах, кроме Европы, возможно использование кабелей с штекерами типа «банан». Системная интеграция возможна через сеть Ethernet/IP, порт RS-232, соединение по USB для контроля и конфигурации с веб-страницы, а также триггеры на 12 В.
Компоненты Mark Levinson разрабатываются в рамках концепции схемотехники усилителей Pure Path, в которой активно применяется элемент построения схем под названием «каскод». Изначально каскод изобрели для расширения полосы пропускания ламповых схем в радиоприемниках, а инженеры Mark Levinson задействуют каскоды в схемах Pure Path и для увеличения рабочего диапазона частот, и для улучшения линейности по всему диапазону. Каскод состоит из двух транзисторов, совмещенных таким образом, что они работают как единое составное устройство, будто один транзистор, которому присущи желательные характеристики каждого из составляющих транзисторов, но в котором устранены нежелательные свойства каждого из них.
Инженеры Mark Levinson начали конструирование усилительного каскада с пар полевых транзисторов с управляющим переходом (JFET, ПТУП), выбранных из-за низкого уровня шума и высокого коэффициента усиления. Полевые транзисторы JFET реализуют эти преимущества, в частности, благодаря своим большим размерам, но вследствие этих габаритов возникает и нелинейность усиления – то есть искажения. Чтобы компенсировать их, в схему добавлены биполярные плоскостные транзисторы (BJT). Биполярные транзисторы BJT отличаются крайне низким входным сопротивлением при очень высоком выходном сопротивлении, за счет чего обеспечиваются превосходные полоса пропускания и линейность. Создав каскод на основе полевых транзисторов JFET и биполярных транзисторов BJT, инженеры смогли воплотить в схеме наилучшие характеристики обоих типов полупроводниковых приборов.
Затем они подключили выход каскода к другому транзистору противоположной «полярности» (комплементарному). Через него ток протекает в обратном направлении, так что направленность тока сигнала «разворачивается». Такая особая схема называется перегнутым, или сломанным каскодом — и это отличительный компонент схемотехники Pure Path, который обеспечивает высокое усиление при низком шуме, широком динамическом диапазоне и превосходной линейности.
Характеристики Mark Levinson № 536
Входные разъемы: один балансный, один несимметричный
Разъемы для динамиков: две пары выходов на громкоговорители Hurricane
разъемы под штекер типа «банан» для каждого канала, кроме исполнения с питанием от 230 В переменного тока
Порты ввода-вывода для управления: Ethernet, RS-232, входящий и выходящий триггеры, USB-A, Mini-USB
Номинальная выходная мощность: 400 Вт/канал среднекв. при 8Ω, от 20 Гц до 20 кГц при <0,3% полного коэфф. гармонических искажений, полная мощность с 2,83 В среднекв
Частотная характеристика: от 10 Гц до 20 кГц: ±0,2 дБ
Коэффициент «сигнал-шум»: >85 дБ, контрольный уровень: 2,83 В среднекв.
Входное сопротивление: 60 kΩ балансный вход; 30 kΩ несимметричный вход
Усиление по напряжению: 26 дБ
Чувствительность входов: 2,83 В среднекв. на выходе при 142 мВ среднекв. на входе
Требования к питанию: 100 В / 120 В / 230 В переменного тока (устанавливается на производстве для страны назначения), 1500 Вт
Размеры: Высота (с ножками): 19,7 см, Ширина: 45,1 см, Глубина: 50,8 см
Вес нетто: 45,4 кг
